▼产品特点
KT16P交流电力控制器集单相调功/ 调压方式为一身，含有锁相环关联用电线路、自動判别相位、上电缓发动缓关断、散热管器超温查测、瞬时电流上限、过流守护、恒流输送等能力，符合于电阻值性额定负载和感性认识环境下。
把控器的把控板可用各种各样的三相变频器电加温的大功率双向可控硅控制。其散内循环冷单元式使用个性化来设计的插片式水冷风扇排热风和机，比正规铝塑钢型材水冷风扇排热水冷排热吸收率提升 几倍往上，更有利于控制模块的cpu散热，所以极大的不断提高了功能的选择耐用度。另外，还有功能超温报警灯用途，以及即时了解到控制器的做工作模式。
本新产品多方面在于企业热正确处理、发热器制作加工、材料生产、航天科技空航、稀有金属金属冶炼、稀有金属、药业、手机、面制品机械设备制造性制造、注塑机机械设备制造性制造、涂装机械设备制造性制造、重力作用汽车镀膜机等各种各样机械上。
▼技术指标
◆ 负载电源 220V 或380V AC ± 10% 50HZ
◆ 控制板电源 220V 或380V AC ± 10% 50Hz要求与负载电源同相位（取线电压）。
◆ 风机电源 电源电压：220VAC 电流：0.5A-0.8A
◆ 控制输入 4 ～ 20mA DC 输入。接收阻抗120Ω，接线端子C1、C2
以下两种输入订货时需说明
0 ～ 5V DC 输入 输入电阻＞ 450KΩ
0 ～ 10V DC 输入 输入电阻＞ 450KΩ
◆ 启动/ 停止开关（外接开关） RS 端：CN-8 端子，GND 端：CN-9 端子
RS-GND 端：无电压接点输入
短路：缓关断，开路：缓启动
◆ 调功/ 调压切换
GND 端：CN-9 端子，
USR 端：CN-10 端子
GND-USR 端：无电压接点输入
短路：调压控制，开路：调功控制
调压控制时，出厂UI 为短路状态（调压）
◆ 缓启动缓关断
时间由P3 电位器调整。调整范围：1 ～ 120秒，缓启动、缓关断时间一致。改变设定需重新上电。
◆ 控制板主要功能
散热器超温、过流保护、电流限制
◆ 散热器超温保护（CN4）
80℃温度开关，常闭接点动作时间：<100ms
◆ 报警输出 （CN-11、CN-12）
当散热器超温报警、过流时动作
规格：1 组常开接点，1A250VAC 纯阻
◆ 三色状态灯STATE 工作指示
绿色：运行（有输出）
黄色闪烁：待机（无输出）
红绿交替闪烁：散热器超温报警
红色：过流
◆ 绿色IN 工作指示
绿色亮：控制信号大于0，随信号大小明减；绿色灭：无控制信号
◆ 控制板电位器功能说明
P1：内部限幅
P2：过流设定
P3：缓启时间
◆ SW1 工作方式开关
◆ 工作环境和存储温度要求
温度范围：-10 ～ +40℃
湿度范围：90%RH 最大，无结露
海拔高度：1000m 以下
存储温度：-10 ～ +55℃
其它要求：通风良好，不受日光直射或热辐射，无腐蚀性、可燃性气体
◆ 安装形式和要求
垂直壁挂式安装，通风良好
◆ 绝缘电阻
模块输出端与外壳，500VDC20MΩ 最小
控制板电源端与外壳，500VDC20MΩ 最小
控制输入端与外壳，500VDC20MΩ 最小
控制板输入端与电源端，500VDC20MΩ 最小
◆ 介电强度
模块输出端与外壳之间，2000VDC1 分钟

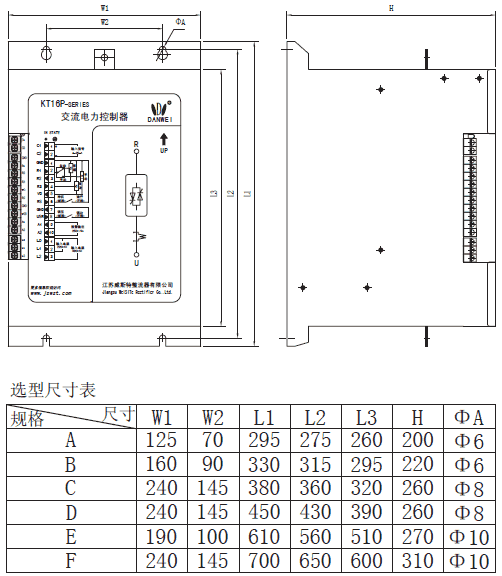

▼掌控器外貌长宽比
▼应用方向
